Полная инструкция по работе с чиллером CW-5200 и CW500 для лазерных станков

Расширенный гайд для владельцев CO₂-лазеров 80–150 Вт

Чиллер CW-5200 — это промышленная холодильная установка, предназначенная для стабильного поддержания температуры лазерной трубки и силовой электроники в CO₂-станках. От корректной работы охлаждения зависит мощность резки, качество гравировки и срок службы трубки.

Ниже представлена расширенная инструкция с пояснениями, схемами подключения, рекомендациями по эксплуатации и обслуживанию. Статья подходит для блогов о лазерной технике, мастерских и производителей оборудования.

Что такое чиллер CW-5200 и почему он важен

CW-5200 — активный компрессорный охладитель с эффективностью до 1400 Вт, предназначенный для лазеров мощностью 80–150 Вт. Он поддерживает температуру воды в узком диапазоне, предотвращая перегрев лазерной трубки и падение мощности.

Преимущества модели:

• стабильная температура при любой нагрузке;
• защита от перегрева и отсутствия протока;
• встроенный насос и фильтрация;
• интуитивная панель управления;
• надёжность и долговечность.

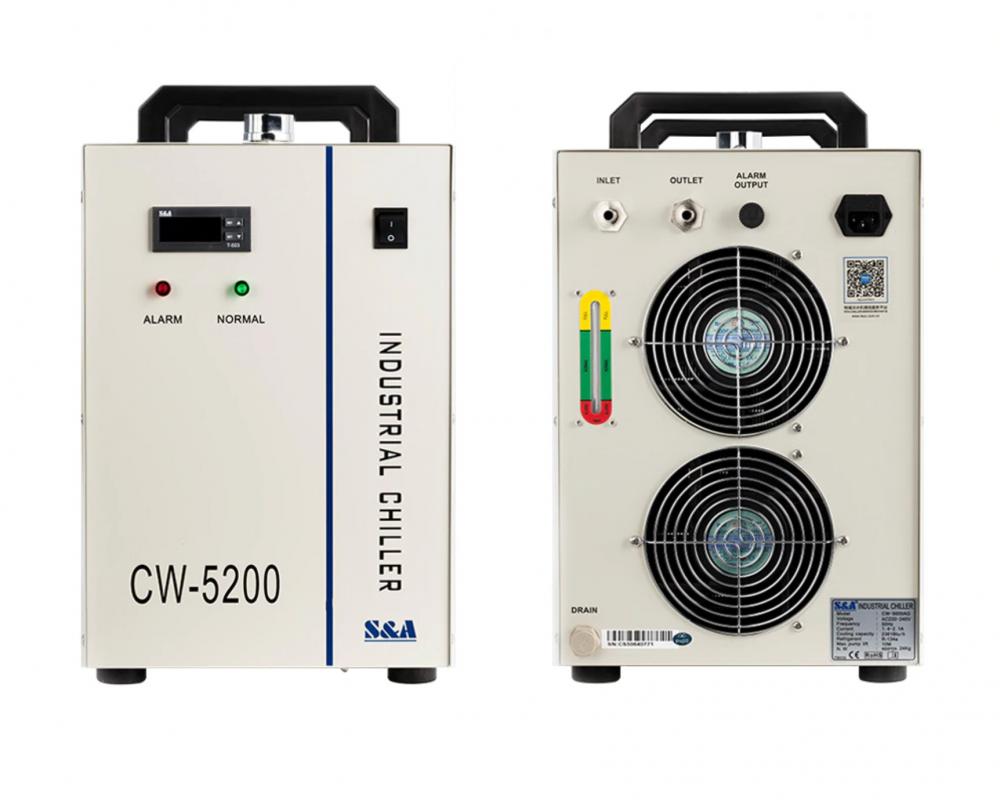

Конструкция CW-5200: основные элементы

Передняя панель

• цифровой дисплей температуры;
• клавиши SET / ↑ / ↓;
• индикаторы работы компрессора, алармов, циркуляции.

Задняя панель

• патрубки IN / OUT для воды;
• разъём аварийной сигнализации потока (FLOW ALARM);
• вентилятор охлаждения;
• сливная пробка.

Верхняя часть

• крышка бака;
• воздушный фильтр (в некоторых модификациях).

Правильное заполнение чиллера

Используйте только дистиллированную воду.

Дополнительно можно добавить:

• антибактериальный биоцид (0.03–0.05%);
• зимой — пропиленгликолевый антифриз (до 20%).

Как заполнять бак

1. Снимите верхнюю крышку бака.
2. Налейте воду до уровня FULL.
3. Включите чиллер и дайте системе прогнать воду 2–3 минуты.
4. Долейте до отметки FULL ещё раз.

Подключение CW-5200 к лазерному станку

Схема подключения

Если перепутать IN/OUT — чиллер может терять эффективность до 40%.

Порядок подключения

1. Используйте шланги 8 мм (армированные или силиконовые).
2. Надёжно закрепите все соединения хомутами.
3. Убедитесь, что шланги не пережаты и не перегнуты.
4. Подключите провод FLOW ALARM к контроллеру Ruida/TopWisdom (или аналогичному).

При отсутствии протока станок не стартует — это штатная защита. Отключать её не рекомендуется.

Настройка температуры CW-5200

Для CO₂-лазеров:

• 18–20 °C — оптимальный режим для большинства задач;
• 20–22 °C — в холодных помещениях, чтобы избежать конденсата.

Как изменить температуру

1. Нажмите кнопку SET.
2. Выберите пункт SET TEMP (у некоторых версий он показывается сразу).
3. Установите нужное значение кнопками ↑ и ↓.
4. Повторно нажмите SET для сохранения параметра.

Режимы работы и защита

CW-5200 автоматически регулирует охлаждение:

• при повышении температуры включается компрессор;
• при достижении целевого диапазона остаётся включён только насос;
• при авариях срабатывает ALARM, а станок, как правило, блокирует запуск лазера.

Основные типы аварий:

• нет протока воды;
• слишком высокая температура охлаждающей жидкости;
• ошибка датчика температуры.

Типичные ошибки пользователей

• Установка чиллера в закрытом шкафу.
  Резко падает эффективность охлаждения, возможен перегрев.
• Использование водопроводной воды.
  Образуется накипь, коррозия, снижается мощность лазера и ресурс трубки.
• Перегибы шлангов.
  Нарушается проток воды, срабатывает ALARM.
• Игнорирование сигналов ALARM.
  Можно довести лазерную трубку до трещины и выхода из строя.
• Слишком низкая заданная температура (ниже 15 °C).
  Риск образования конденсата на стекле лазерной трубки и оптике.

Обслуживание CW-5200

Каждые 1–2 месяца

• заменить воду в системе;
• промыть бак от возможного осадка;
• очистить воздушный фильтр и воздухозаборник от пыли.

Раз в 6–12 месяцев

• очистить радиатор чиллера от пыли (компрессор, пылесос, мягкая кисть);
• проверить производительность насоса (нет ли падения протока);
• затянуть хомуты и проверить все соединения на наличие подтеков.

Диагностика типичных неполадок

Как продлить срок службы лазерной трубки

Правильное охлаждение увеличивает срок службы CO₂-трубки примерно на 20–40%. Рекомендуется:

• держать температуру стабильно в диапазоне 18–20 °C, без резких скачков;
• использовать только чистую дистиллированную воду и при необходимости биоцид;
• не допускать долгой работы чиллера с ALARM;
• обеспечить хорошую вентиляцию вокруг чиллера.

Заключение

CW-5200 — один из самых популярных и надёжных чиллеров для CO₂-лазеров. При правильной настройке и регулярном обслуживании он обеспечивает стабильную работу оборудования и защищает дорогую лазерную трубку от перегрева.
